合作单位:中铁隧道局集团机电工程有限公司
项目简介:

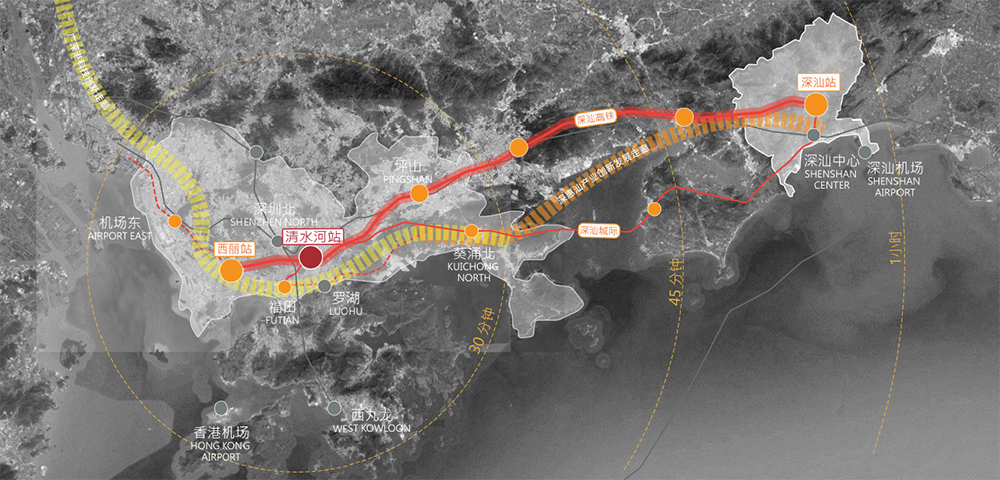

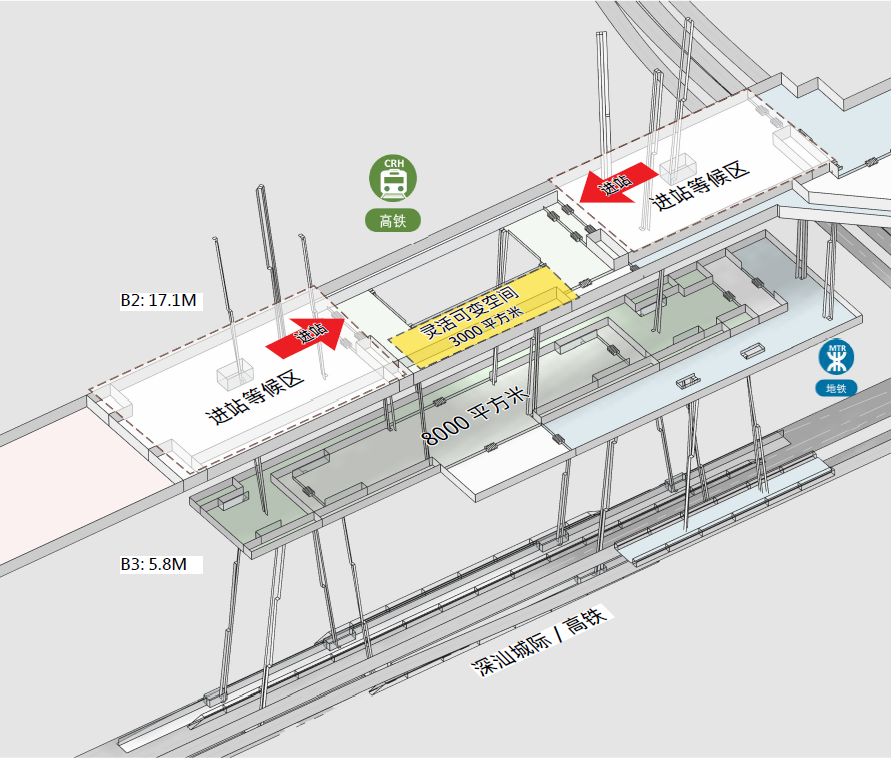

深圳市城市轨道交通14号线工程线路全长约50.34km,清水河站位于深圳市罗湖区清水河一路与清水河五路交叉口北侧,沿清水河五路南北向敷设,为地下三层双岛式站台车站,14号线、17号线双线同台换乘,总建筑面积为86593m²,共划分为28个防火分区。8个出入口,5个紧急疏散口,5组风亭共计15个风井,2组冷却塔。
合作内容:工程机电专业 BIM 建模、模型应用,深化设计等工作,主要为提供建筑预留洞口等建筑信息 Revit 模型,以及主要的平面、立面、剖面视图和机电图纸输出、机电工程量明细表。建筑平面视图主要尺寸标注,方便施工沟通。系统的建立和实施管理,团队的BIM 相关培训,解决 BIM实施过程中的技术问题,负责对接公司BIM管理部和业主,落实BIM管理规定。平台实施及应用,日常平台操作及维护,辅助各专业及部门平台上传资料等工作。
成果效益:
为避免管线位置冲突、排布凌乱,确保各类管线合理布置,并预留后期维保检修空间,明确各专业关系先后施工时序,运用BIM平台进行综合管线的统筹布置,运用BIM技术可以进行碰撞检查,优化工程设计,减少在建筑施工阶段可能存在的错误损失和返工的可能性,而且优化净空,优化管线排布方案,并且利用优化后的三维管线方案进行施工交底、施工模拟,发现本工程的重难点施工部位,积极与设计单位沟通,问题得到有效解决,在提高施工质量同时也提高了沟通的能力。
